聚阴钠电池

聚阴钠电池基于聚阴离子正极的高安全长寿命钠电池聚阴钠电池

（Polyanion-type Sodium-ion Battery）是钠离子电池的一种主流技术路线，其核心特征在于正极材料采用聚阴离子型化合物，如磷酸盐、氟磷酸盐、硫酸盐等。这类材料通过聚阴离子基团（如磷酸根、硫酸根）与过渡金属构建稳固的三维晶体骨架，利用强共价键维持结构稳定。聚阴钠电池具有工作电压高、热稳定性优异、循环寿命长等突出优势，尤其适合对安全性和寿命要求较高的大规模储能及长时储能场景。尽管其能量密度和电子电导率相对层状氧化物路线较低，但随着复合磷酸铁钠、硫酸铁钠等低成本铁基体系的成熟，聚阴钠电池已成为钠电产业化的重要方向之一。

基本信息

中文名聚阴钠电池1

外文名Polyanion-type Sodium-ion Battery1

别名聚阴离子钠离子电池1

应用领域储能、低速交通、备用电源1学科类型电化学、材料科学1

发展简史早期研发聚阴离子型正极材料的研究最早可追溯至锂离子电池领域，随后被引入钠离子电池体系。

由于其独特的三维开放框架结构，能够适应半径较大的钠离子嵌入与脱出，早期研究便关注到其在长循环稳定性方面的潜力。

产业化进程2021年至2022年，随着钠离子电池概念的爆发，聚阴离子路线因其高安全性受到关注，但当时主要停留在实验室阶段，产业化进程相对沉寂。

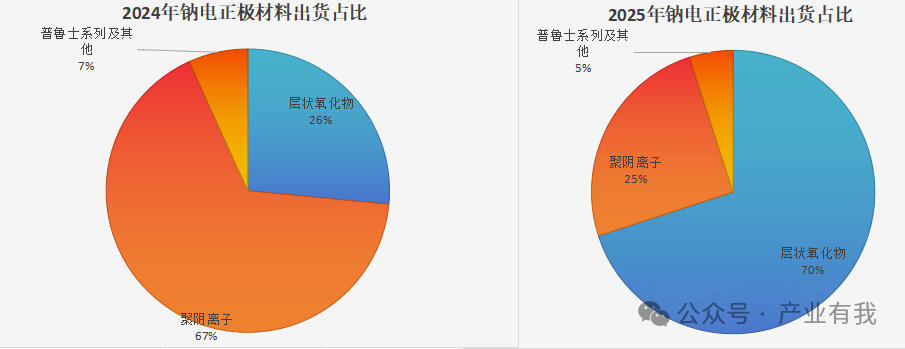

2023年至2024年，行业热度回升，聚阴离子材料因其长寿命和高安全性成为储能领域的首选路线之一。容百科技、珈钠能源等企业开始获得千吨级订单，并启动万吨级产线建设。

2025年至2026年，聚阴钠电池进入工程化验证与规模化应用阶段。中科海钠、众钠能源等企业推动了百兆瓦时级储能项目的落地。材料体系从钒基逐步向无钒铁基过渡，以降低成本并解决环保问题。

技术原理结构特征聚阴离子型正极材料由过渡金属多面体与聚阴离子基团通过共角或共边连接，形成稳固的三维晶体骨架。这种结构依靠磷氧键、硫氧键等强共价键支撑，使得材料在充放电过程中结构形变极小，从而赋予电池极佳的循环稳定性1。工作机制在充电过程中，钠离子从正极材料的晶格中脱出，经过电解液迁移至负极嵌入；放电过程则相反。由于聚阴离子基团的强诱导效应，可以调节过渡金属的氧化还原电位，从而实现较高的工作电压1。主要特点核心优势聚阴钠电池具有极高的安全性，强共价键结构使得材料热分解温度高，不易发生热失控，适合对安全要求严苛的场景。

其次，其结构稳定性好，循环寿命可达6000次以上，甚至接近2万次，显著优于层状氧化物路线。

此外，通过引入氟、硫酸根等基团，可调节过渡金属的氧化还原电位，实现较高的工作电压。局限性聚阴离子基团分子量较大，属于“死质量”，不贡献容量，导致材料理论比容量偏低，限制了电池的整体能量密度。同时，强共价键网络隔离了过渡金属d轨道，导致本征电子电导率极低，需要通过碳包覆等改性手段改善动力学性能。

材料体系钒基体系钒基体系主要包括磷酸钒钠和氟磷酸钒钠。

磷酸钒钠具有NASICON型结构，工作电压约3.4V，循环性能优异，但钒元素成本高且有毒性，限制了其在大规模储能中的应用1。氟磷酸钒钠通过引入氟离子提升工作电压至3.7-3.8V，能量密度有所改善，但同样面临钒成本问题。

铁基体系铁基体系主要包括复合磷酸铁钠和硫酸铁钠。复合磷酸铁钠由磷酸铁钠和焦磷酸铁钠复合而成，利用铁离子的氧化还原对，成本低、无毒、工艺成熟，是目前大规模储能的主流选择。理论容量约129 mAh/g，工作电压约3.1V12。硫酸铁钠具有高压平台、低温合成、低成本等优势，但存在吸湿性强、杂质相控制难等工程化挑战。适合对电压和功率有要求的小动力场景12。制备工艺聚阴钠电池的制备工艺主要包括固相法和液相法。固相法是传统的制备方法，将原料混合后在高温下烧结。优点是工艺简单，适合大规模生产；缺点是反应不均匀，易生成杂相，且能耗较高7。液相法包括溶胶-凝胶法、水热法等。优点是成分控制精准，产物均匀性好；缺点是工艺流程长，设备投资大，干燥和溶剂回收成本高7。在产业化过程中，碳包覆是关键难点。由于聚阴离子材料导电性差，必须通过碳包覆构建导电网络。如何在大规模生产中实现均匀、致密且薄的碳层是技术攻关的重点1。此外，特别是对于硫酸铁钠等材料，吸湿性强，对生产环境的干燥度要求极高，增加了制造成本1。应用领域聚阴钠电池的高安全性和长寿命使其成为电网侧储能、工商业储能的理想选择。2024年至2026年，多个百兆瓦时级钠电储能项目采用聚阴离子路线4。在两轮电动车、A00级微型车等低速交通领域，聚阴钠电池凭借低成本和高安全性，逐步替代铅酸电池和部分磷酸铁锂电池1。此外，利用其高倍率性能和长循环寿命，还应用于通信基站备电、汽车启停系统等备用电源场景1。
