微孔、介孔、大孔、分级孔、多孔碳都长什么样？

说明：本文主要介绍微孔、介孔、大孔、分级孔和多孔碳在显微图像中呈现的尺度特征，并区分材料外形、孔宽、孔形和孔网连通性。

一张显微照片里看到的圆球、纤维或蜂窝，未必涵盖孔的全部形态。材料外轮廓与内部空隙属于两套几何信息，在微米与纳米倍率之间切换时，画面中的“主体”也会由颗粒转成孔壁。

微孔、介孔和大孔以孔宽命名，分级孔描述多尺度孔网，多孔碳则限定孔壁由碳骨架构成。五个名称处在不同分类轴上，形貌判断必须保留各自的测量对象。

孔的外形为何要和观察尺度一起读？

IUPAC 按孔宽把孔分为三段：微孔小于 2 nm，介孔为 2–50 nm，大孔大于 50 nm。这里的数值指两侧孔壁之间的有效宽度；狭缝孔取壁间距，圆柱孔取直径，墨水瓶孔还要区分孔颈与孔腔。

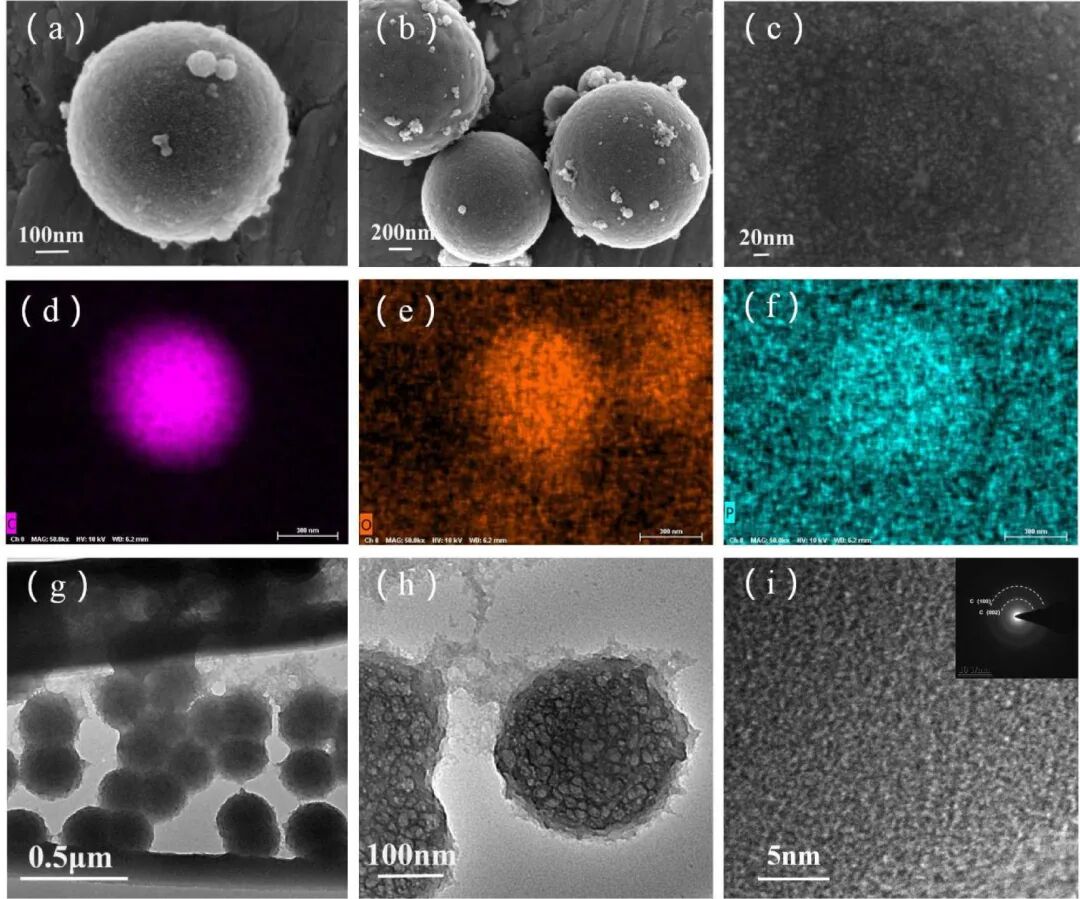

图1. 分级多孔空心碳球的 SEM、元素分布与 TEM：微米级球形外轮廓、空心内部和纳米孔壁出现在同一组原图中。DOI：10.1038/s41598-025-00043-0

显微图给出投影形貌。球形颗粒在 SEM 中仍是球，切换到 TEM 后却可能露出空心内腔与多孔壳层。外部造型回答材料是什么形状，内部明暗纹理对应孔腔、孔壁和局部密度差。样品厚度也会改变明暗强弱。

球壳外径处于微米或亚微米尺度，壳壁内部的孔处于纳米尺度。“多孔碳球”中的“球”修饰颗粒，“多孔”修饰内部空间；同一颗粒可同时拥有空心腔、介孔壳和微孔碳壁。空心腔与壳层各有独立尺寸。

同一块碳为什么会随倍率改变纹理？

SEM 擅长记录表面开口、微米级蜂窝和颗粒间空隙；TEM 把薄区内的质量厚度投影成明暗差，高分辨 TEM 还能呈现弯曲碳层。倍率标签和标尺决定当前画面覆盖的孔径窗口，没有标尺的“孔密集”缺少尺寸坐标。标尺给出画面的孔宽窗口。

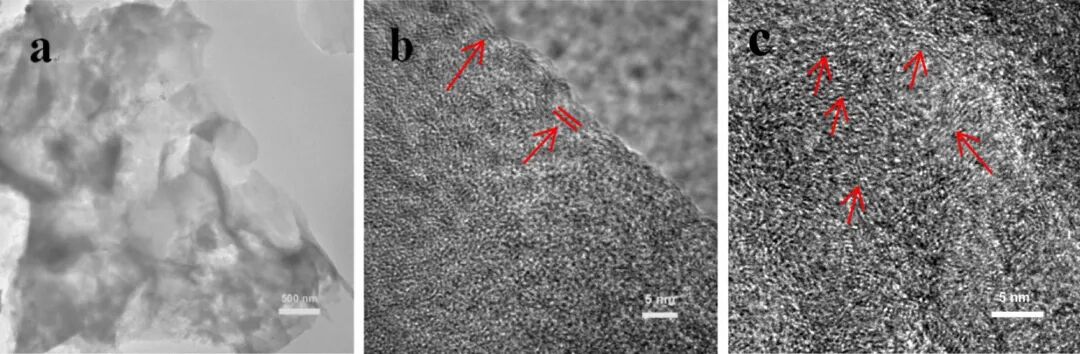

图2. HPGC-750 与 HPGC-800 的不同倍率 TEM：低倍率画面记录较大孔腔，高倍率画面记录弯曲碳层和致密纳米空隙。DOI：10.1038/s41598-021-85661-0

低倍率下连续的浅色区可来自孔腔，高倍率下弯曲碳层之间的暗亮起伏处于亚纳米到数纳米范围。TEM 是局部薄片的二维投影，重叠孔、样品厚度和离焦都会改变对比度。局部厚度会同步影响纹理强弱。

微孔的统计尺寸主要由 CO₂ 或 N₂ 吸附配合孔模型反演，介孔还可由小角散射和 TEM 互证，大孔则常由 SEM、三维断层或压汞补充。显微图给空间纹理，吸附给整批样品的孔宽分布，两类数据承担不同测量任务。显微视野与体相统计覆盖不同样品范围。

微孔/介孔/大孔各留下哪些空间纹理？

微孔为何更像碳层间的细碎空隙？

小于 2 nm 的微孔接近分子尺度，在常规 SEM 中没有清晰洞口。高分辨 TEM 里，它常表现为弯曲碳层之间的细碎亮区或不规则缝隙；狭缝状、笼状和孔道状都属于几何候选，孔宽仍由定量模型给出。模型输出同时受探针和孔壁势函数影响。

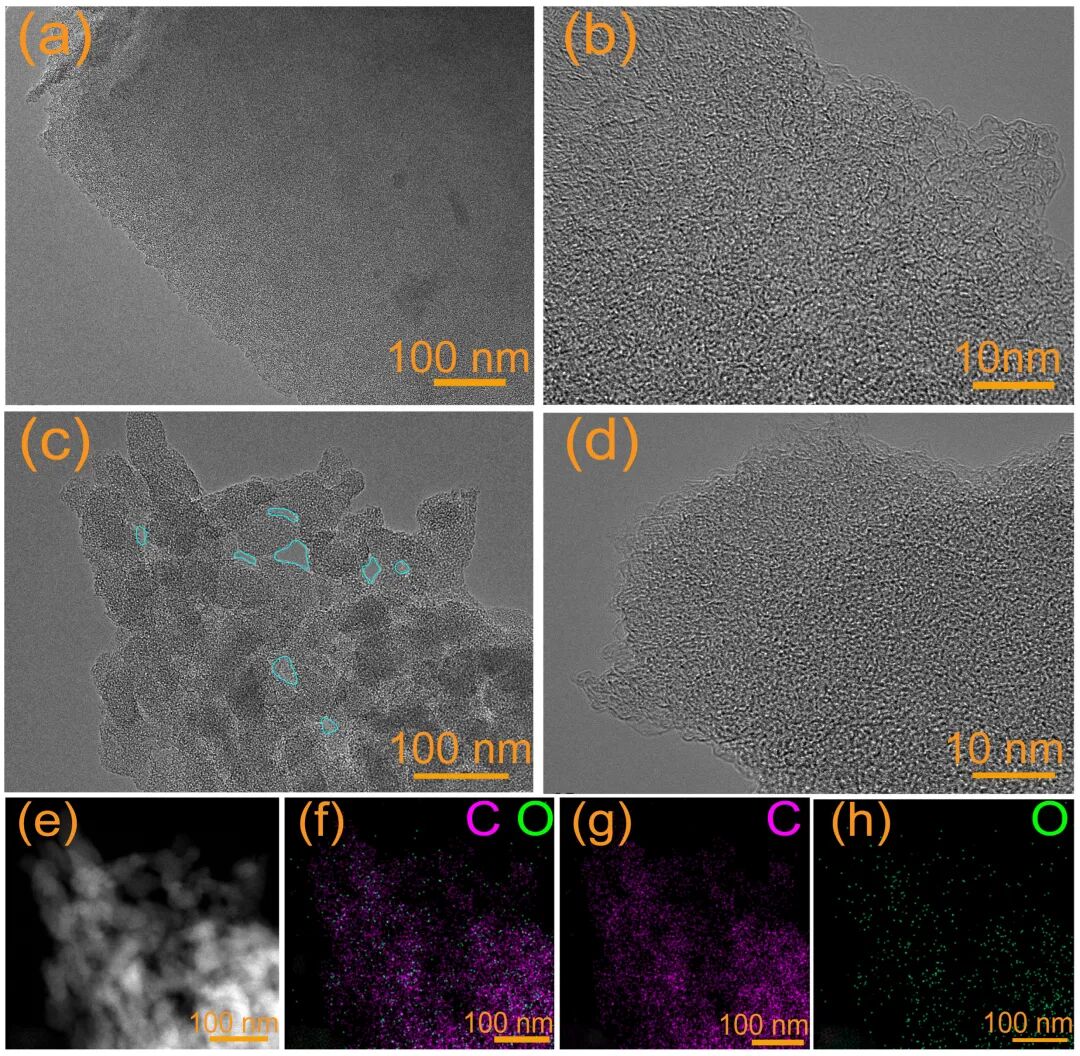

图3. JPC-4 与 HJPC-4 的 TEM、HAADF-STEM 和元素分布：高分辨区域呈现强活化后无序碳壁中的纳米空隙。DOI：10.3390/batteries11010007

碳层条纹约 0.34 nm 时记录的是局部类石墨层间距，并非每条亮缝都对应气体可达微孔。可访问性取决于孔口是否贯通，封闭空隙不会被气体探针计入可达孔容。孔口尺度控制探针通行。

微孔在图上不显眼，却能累积巨大的孔壁面积。气体等温线的极低相对压力段会迅速上升，CO₂ 在 273 K 下更易探测部分窄微孔；低压填充信号与局部 TEM 纹理共同限定微孔。吸附支记录整批颗粒的平均响应。

介孔为何呈现条纹、圆点或虫孔状纹理？

2–50 nm 的介孔位于 TEM 的常用分辨范围。平行圆柱孔沿侧面观察时形成明暗条纹，电子束沿孔轴方向时则形成圆点阵列；无序连通孔常呈虫孔状。视线方向会改写二维外观，孔路本身没有随样品转动而改变。横截面与侧视面会给出不同纹理。

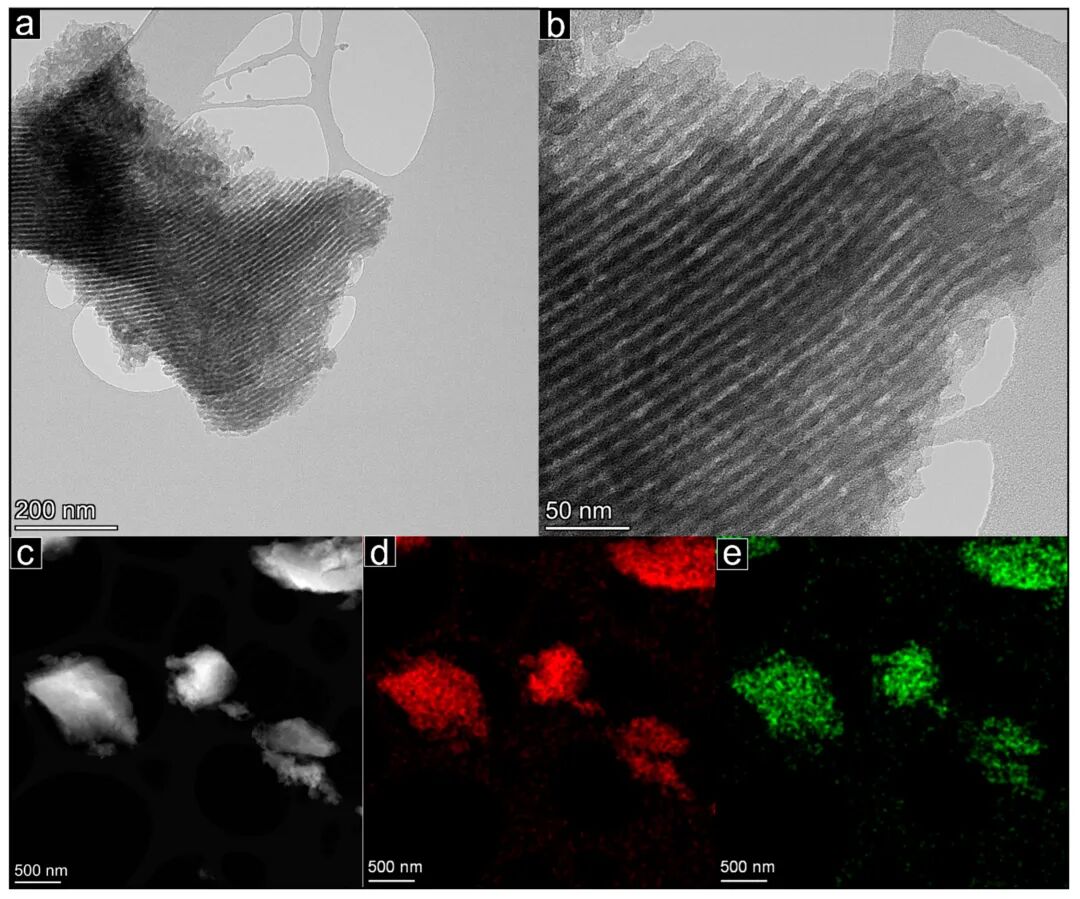

图4. 有序介孔碳的 TEM 与 STEM-EDS：侧视方向呈现连续的明暗平行条纹，圆柱介孔直径集中在数纳米范围。DOI：10.3390/molecules29174100

有序介孔碳中的浅色长带对应孔路投影，深色带对应碳壁，连续平行纹理反映较长的有序域。条纹间距包含孔径与孔壁厚度，它与单独的孔径数值不同。孔壁厚度会抬高周期长度。

介孔材料的 N₂ 等温线常出现 IV 型特征和滞后环，孔径分布可在数纳米到几十纳米给出峰位。TEM 中的几何周期与吸附反演的孔宽峰在量纲上相互校验，样品取向和模型假设仍需保留。两种结果允许存在系统偏差。

大孔为何容易形成蜂窝和开孔骨架？

大于 50 nm 后，孔口已处于高分辨 SEM 甚至光学显微镜的视野。泡沫、蜂窝、裂隙和颗粒间连通空腔都可成为大孔外观；开口大小、孔腔大小和孔壁厚度是三个独立尺寸。三者应分别从标尺中读取。

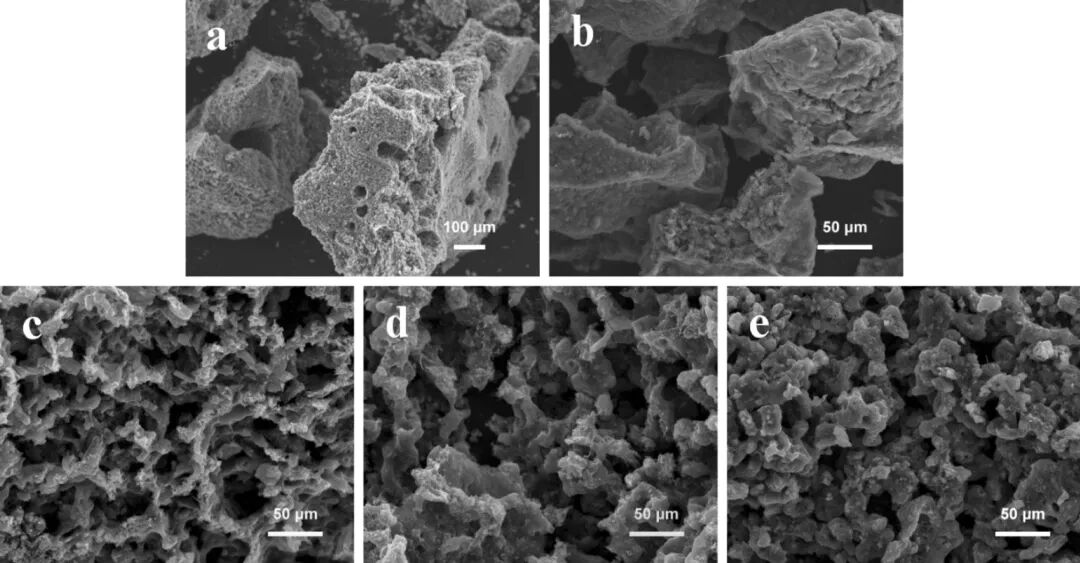

图5. 不同制备条件下多孔石墨化碳的 SEM：HPGC-750 呈现相互连通的三维蜂窝大孔骨架，孔口处于微米视野。DOI：10.1038/s41598-021-85661-0

三维蜂窝骨架在二维截面中呈圆孔、椭圆孔或不规则开口，截切位置决定轮廓。一个截面难以给出完整连通度，连续切片或 X 射线断层更适合追踪孔路是否贯穿。三维体素能恢复孔喉方向。

大孔单位体积内的孔壁面积较少，氮吸附在接近饱和压力处对它的分辨也较弱。SEM 标尺、压汞孔喉数据和三维孔隙率可补足几何信息；蜂窝外观强调低阻力孔路，与高比表面积并非同一指标。大孔体积主要改变开放空间。

分级孔和多孔碳为何没有固定外观？

分级孔没有单独的孔宽区间，它由两个或更多孔宽区间在同一骨架中嵌套。判断对象从单个孔转向孔网组合：大孔开口通向介孔支路，介孔壁上再分布微孔，形成跨尺度路径。路径长度随连通方式变化。

分级孔怎样把不同尺度的孔连成网络？

在多倍率图组中，低倍率记录疏松骨架和微米孔，高倍率记录片层间孔路与纳米孔壁。倍率序列必须来自同一材料系列，否则几张“孔密集”的照片无法建立嵌套关系。采样位置也应标注。

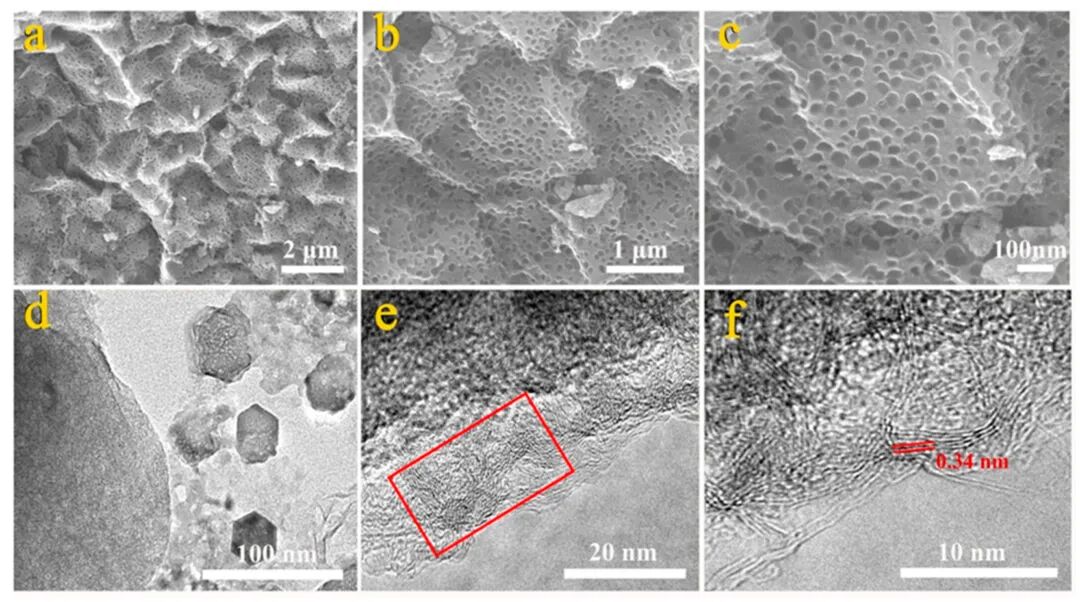

图6. 食物废弃物衍生碳气凝胶 FWCA-4 的多倍率 SEM 与 TEM：微米孔架、片层间孔路和纳米碳壁构成嵌套孔网。DOI：10.3390/nano15050387

碳气凝胶的开放骨架提供大孔开口，片层堆叠形成较宽孔路，碳壁活化又生成窄孔。孔级共存与彼此连通是两项指标，连通性要由三维成像、扩散数据或随压力变化的可达孔容补充。闭孔仍会出现在显微投影中。

同一材料若同时呈现低压微孔填充、中压介孔凝聚和显微大孔骨架，跨尺度孔网就有了三组对应信号。孔径分布负责列出尺寸，显微形貌负责定位空间，传质实验再检验孔路的开放程度。扩散时间会响应孔喉收窄。

多孔碳的外形由哪种碳骨架决定？

“多孔碳”是材料家族名，外形没有固定模板。前驱体和成型方式可将碳骨架做成粉末、球、纤维、薄片、气凝胶、泡沫或整体块；多孔描述内部有空隙，碳描述孔壁成分。骨架外形在碳化后常保留前驱体痕迹。

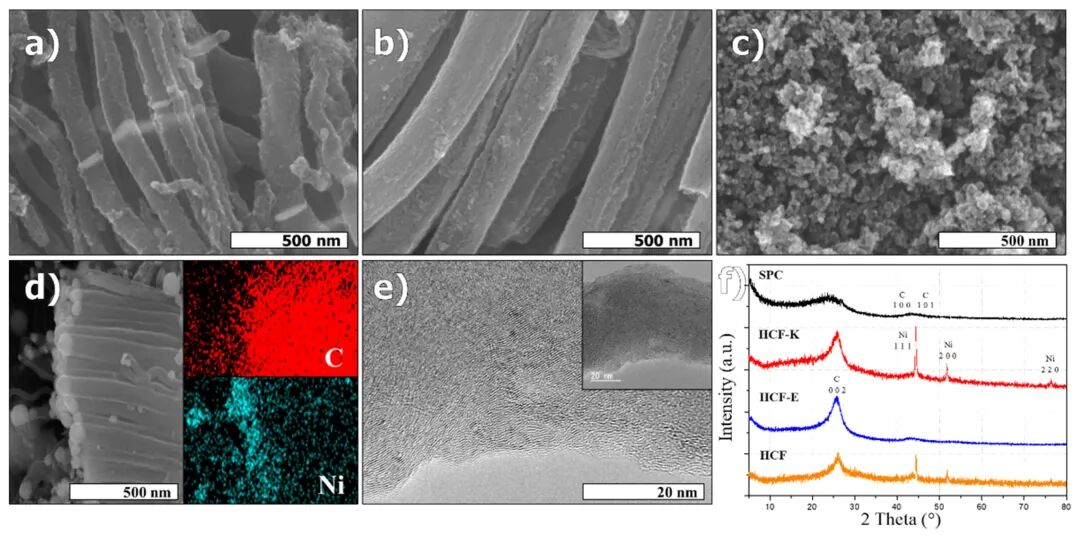

图7. 纤维状多孔碳与溶液等离子体碳的 SEM、TEM 及结构表征：碳骨架可保持纤维网络，也可形成颗粒聚集体。DOI：10.3390/coatings12111620

纤维网络在低倍率下保持细长骨架，颗粒碳则呈团簇或块状；继续放大后，两者内部都能出现纳米孔。外形由骨架继承与成型过程控制，孔宽由活化、模板、相分离和碳化收缩控制。两组变量可独立调整。

看到“海绵状”时，标尺若为几十微米，它描述的是大孔骨架；看到几纳米条纹时，它指向介孔周期或碳层纹理；低于 2 nm 的可达空隙还要交给吸附模型定量。圆球、纤维和块体是外壳，微孔、介孔与大孔是内部尺度。标尺把两类形貌分开。
