气流粉碎机相关的基本认知

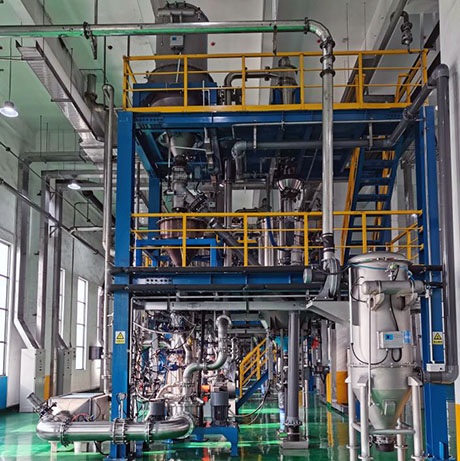

沈飞粉体QLM气流粉碎机实物照片

实际工作中将回答客户关于气流粉碎机的问题在此总结,可能不全面,不客观,请多包涵,我将尽力整理,力争客观实际,希望对于气流粉碎机相关的人员都在阅读后都所收货。在此回答,力争简洁,如需要详细了解,查看博客内详细介绍。


1.      什么是气流粉碎机?


气流粉碎机是一种利用高速气流带动物料相互撞击的粉体破碎设备,是粉体行业的关键设备,对粉体的粒径、比表面积、纯度(白度)、跨度、流动性、分散性等指标有影响。


2.      气流粉碎机的作用?


能够实现粉体的粉碎、解聚、改性、整形、除水、分级或者同时具备几种功能。



3.      粉碎机粉碎能力从粗到细有几种?


鄂破粉碎机、对辊粉碎机、雷蒙磨、机械冲击磨、立式磨、气流磨,砂磨机等。



4.      气流粉碎机可以做湿法粉体粉碎?


采用高温介质可以粉碎含水量在5-10%的粉体。



5.      气流粉碎机的工作原理?


采用拉瓦尔喷嘴将压缩空气加速到2马赫以上,利用高速气流带动粉体破碎而达到粉碎的目的;经过高转速分级转子(线速度达到120m/s)将物料强制分级,而达到合格粒度粉体。



6.      气流粉碎机(结构)有几种?


圆盘式气流粉碎机、对撞式气流粉碎机、循环管式气流粉碎机、靶式气流粉碎机、流化床式气流粉碎机,目前一般所说的气流粉碎机指的是流化床式气流粉碎机。



7.      气流粉碎机的关键零部件拉瓦尔喷嘴的工作原理?


收敛-扩散喷管出口面积与临界截面面积(最小截面处的面积)之比称喷管膨胀面积比,通称面积比。当气流膨胀到喷管出口处的静压恰等于外界大气压力时,称为完全膨胀喷管,其性能最佳。



8.      气流粉碎机的关键零部件(分级轮)分级转子的分级原理?


气流分级运用强制旋转涡流原理,由若干叶片围成的分级转子围绕转轴旋转,粉体在气流的携带下从分级转子周围进入转子叶片间的流场,然后从分级转子侧向排出,在这过程中由于转子高速旋转,在叶片之间的气流切向速度大致呈强制涡分布,速度大小与转子转速大致相等。颗粒进入叶片间的强制旋转涡流后受到气体曳力和离心力的平衡作用下进行分级,粗颗粒由于受到离心力的影响大于气体曳力而无法进入转子内,细颗粒则受到气体曳力大于离心力而随气流进入转子内部成为合格粒度的粉体。



9.      气流粉碎机的优点有哪些?


能否粉碎到微米级、处理量较大、适用粉体广泛、杂质引入可控制在一定范围、故障率低、易损件少。



10.   气流粉碎机缺点有哪些?


单位产量能耗高、采购成本高、设备选型难点多、噪音大、粉尘大、调试过程复杂。



11.   气流粉碎机适用物料有哪些?


非矿、化工、食品医药、电池材料(磷酸铁锂、碳酸锂、三元材料、氢氧化锂、石墨、沥青、氧化亚硅)等粉体。



12.   气流粉碎机适用粉体制备工艺?


固相法、气相法、液相法制备的粉体的解聚或者破碎,非矿材料的物料破碎等。



13.   气流粉碎机在粉体制备工艺中作用?

粉体的解聚和破碎。



14.   气流粉碎机粉碎理论细度?

 峰值0.6微米,最大颗粒可以控制在2微米左右。数据参考激光粒度测试仪。



15.   气流粉碎机的产量多少?

100克到数十吨,对应耗气量0.5立方到300m³每分钟。



16.气流粉碎机适合粉碎的硬度是多少?

一般莫氏硬度9以下可以粉碎,硬度越低越容易粉碎,产量越高;硬度越高磨损越严重,产量越低。



17.   气流粉碎机的能耗多少?

气流粉碎机的能耗从5kw-2000kw,主要能耗为产气装置(离心、活塞机或者螺杆压缩机)。



18.   气流粉碎机粉碎分布?

正态分布。数据参考激光粒度测试仪。过粉碎时,细分含量高,激光粒度仪测试报告显示有“小峰”;大颗粒时,粗粉含量高,激光粒度仪报告显示有“拖尾”。



19.   气流粉碎机粉碎或者解聚过的粉体跨度是多少?

1-1.5之间可调整。如需更大跨度,需要用分级过粉体单独复配。数据参考激光粒度测试仪。



20.   气流粉碎机的杂质引入控制量?

从ppb到ppm,最小做到过3ppb。具体材料需要根据需求选择设备配置。



21.气流粉碎机粉碎或者解聚时可以改性?

可以,通过喂料泵可以满足定量喂料。



22.   气流粉碎机粉碎后粉体形状?

接近类球形。可通过霍尔流速计测试。



23.   气流粉碎机粉碎粉体后白度?

白度相对其他粉碎设备好,如果做内衬,对粉体白度无影响。可通过白度仪测试。



24.   气流粉碎后的比表面积增大?

一般来说,粉碎后粉体越细,比表面积越大。可通过比表面积测试仪测试。



25.   进入气流粉碎机的粉体颗粒大小要求?

一般小于3mm。



26.   进入气流粉碎机的粉体含水量要求?

一般小于3%粉体。



27.   出气流粉碎机的粉体含水量增加?

取决于气流粉碎机的粉碎工艺。



28.   气流粉碎机粉碎粉体的同时可以除水?

闭环气流粉碎机配置冷干机可以达到除水效果。例如磷酸铁锂,一般200-400ppm。



29.   气流粉碎机有哪些设备组成?

料仓、喂料机构、粉碎分级主机、旋风、脉冲除尘器、风机、输粉链接管路、供气管路、回风管路、仪表阀门用气管路、PLC控制柜、离心机或者螺杆空压机、冷干机、吸干机、储气罐、三级过滤器、加热器气或者蒸汽过滤等。



30.   气流粉碎机料仓作用?

主要作用存储缓冲物料,同时具备辅助下料功能及压力平衡功能。



31.   气流粉碎机料仓分类?

从形状看可以分为圆形、方形、异形等;从功能看可以分为临时存料、中转料仓等;从料仓配置看,有搅拌料仓、带活化料斗料仓、带气碟、气锤、气吹的料仓等。



32.   气流粉碎机料仓组成?

筒体、锥体、上盖、人孔、活化料斗、搅拌机构、气锤、气吹、气碟、呼吸阀、带反吹呼吸阀、取样口、、料位计、称重传感器、温度表、在线清洗喷嘴等。



33.   气流粉碎机料仓设计?

需要物料的MSDN,物理化特性,其中休止角比较关键,对料仓锥角有直接影响。



34.   气流粉碎机喂料机构作用?

将物料定时定量给到磨腔里。



35.   气流粉碎机喂料机构分类?

可以分五种,1.星型阀(关风机);2.螺杆;3.双气动蝶阀;4双气动蝶阀加螺杆;5.双气动蝶阀加星型阀。



36.   气流粉碎机的喂料机构组成?

星型阀、螺杆、蝶阀、缓冲料罐、气锤等辅助下料措施。



37.   气流粉碎机的喂料机构设计需要考虑因素?

物料特性、喂料顺畅、喂料量可控、设备正负压状态喂料机构均有效等,目的满足生产节拍。



38.   气流粉碎机的主机分两部分?

上磨体和下磨体及中间过渡段。



39.   气流粉碎机的上磨体?

上磨体由壳体、分级轮、反冲气套、气套端盖、分级轮、分级电机、密封气组件、保护气组件等构成。上磨体的作用是分选合格粉体。



40.   下磨体组成?

下磨体由壳体,供气环管、入气控制系统、拉瓦尔喷嘴等部件构成。



41.   下磨体作用?

下磨体作用将物料粉碎到需求的细度。



42.   下磨体结构?

壳体桶型结构,喷嘴是拉瓦尔结构。



43.   下磨体称重?

部分物料对分级轮的电流或者扭矩不明感,采用磨体称重。



44.   喷嘴?

喷嘴的结构是拉瓦尔结构。作用产生高速压缩气。喷嘴材质,碳钢、不锈钢、耐磨合金钢、氧化铝、氧化锆。



45.   喷嘴座?

喷嘴安装在喷嘴做上。



46.   供气环管?

供气环管将压缩气分配到各个喷管,也叫配气盘。



47.   上进料?

上进料一般指进料位置在分级轮上方,或者喷嘴的上方。



48.   下进料?

下进料指的是进料位置为喷嘴的水平位置。



49.   入气管路作用?

控制入气流量、压力及开断。



50.   入气管路的设备组成?

手动蝶阀、气动蝶阀、压力传感器、温度传感器等。



51.   上磨体作用?

上磨体主要作用通过分级轮分选出合格粉体。



52.   上磨体的结构?

上磨体结构有圆形、方形、多方形等。



53.   上磨体的组成?

上磨体由壳体、分级轮、反冲气套、反冲气套端盖、电机、电机保护气组件、分级轮密封气组件、上盖等组成。



54.   立式分级轮结构?

立式分级轮鼠笼结构,安装方式为垂直安装。



55.   立式分级轮优点?

转速低,磨损小,适合粗粉分级,产量大。



56.   卧式分级轮结构?

立式分级轮鼠笼结构,安装方式为水平安装。



57.  气流粉碎机的 卧式分级轮优点?

转速高,磨损大,适合细粉分级,产量小,如需大产量,需要多轮均布满足要求。



58.   气流粉碎机的卧式分级轮多轮结构?

为了满足单台设备大产量要求,通过多轮满足要求。



59.   气流粉碎机的密封气?

气流粉碎机的密封气,一般指分级轮与反冲气套端盖间隙的气密封。



60.   密封气作用?

气流粉碎机的密封气作用是防止磨腔中粉体通过分级轮和反冲气套端盖间的间隙进入旋风分离器或者脉冲除尘器。



61.   密封气设备组成?

气流粉碎机的密封气组件构成。密封气组件包括电磁阀、减压阀、压力传感器、手动球阀、PLC控制程序等组成。



62.   密封气压力范围?

气流粉碎机的密封气压力一般0.1mpa到0.2mpa。



63.   反冲气套设计结构?

气流粉碎机的反冲气套为中间出料的双层腔体结构。主要作用存储密封气。



64.   保护气?

气流粉碎机的保护气是指保护轴承的带压力的气体。



65.   保护气作用?

气流粉碎机的保护气作用保护分级电机轴,避免进入粉体颗粒损坏轴、轴承及电机。



66.   保护气设备组成?

气流粉碎机的保护气组件构成。保护气组件包括电磁阀、减压阀、压力传感器、手动球阀、PLC控制程序等组成。



67.   保护气压力范围?

气流粉碎机的保护气压力一般0.1mpa到0.2mpa。



68.   气流粉碎机的旋风分离器?

气流粉碎机的旋风分离器指的是用于收集粉体颗粒的旋风。



69.   气流粉碎机主机与旋风之间管路布局?

建议水平布局无弯头;如有弯头,不超过3个。



70.   气流粉碎机主机与旋风之间管路长度?

水平和垂直长度不超过20米;如超过20米,需要考虑管道及弯头的压力损失。



71.   气流粉碎机主机与旋风之间管路粉体流速?

20-30m/s.



72.   气流粉碎机旋风的作用?

气流粉碎机的旋风用于收集粉体颗粒。一般收集效率高于90%。收集分级颗粒一般大于5微米。



73.   气流粉碎机旋风的设备组成?

上部螺旋体、下部椎体、排料组件、气锤组件等。



74.   气流粉碎机旋风整流器作用?

降低流速。



75.   气流粉碎机旋风的排料组件组成?

一般有蝶阀、星型阀(关风机)、出料口等组成。



76.   气流粉碎机旋风的排料组件作用?

定量、均匀给排料。



77.   气流粉碎机旋风的排料组件几种?

一般有3种,双气动蝶阀、星型阀(关风机)、螺旋等。



78.   气流粉碎机旋风的气动蝶阀把物料袋吸到旋风里?

蝶阀漏气。



79.   气流粉碎机的脉冲除尘器?

气流粉碎机的脉冲除尘器指的用于气流粉碎机粉碎后物料的固气分离装置。



80.   气流粉碎机的除尘器形状?

一般圆形、方形、异型或者特殊定制。



81.   气流粉碎机除尘器作用?

固气分离。



82.   气流粉碎机收尘器分类?

在线脉冲反吹除尘器、离线脉冲反吹除尘器、防爆除尘器等。



83.   气流粉碎机收尘器设备组成?

一般除尘箱体、下椎体、排料组件、反吹组件、气锤组件、气吹组件、料位计、称重组件、滤材、安全梯等组成。



84.   气流粉碎机反吹气包?

反吹气包一般指用于存储反吹气体的压力容器。一般几百升的大小。



85.   气流粉碎机反吹气包作用?

给反吹阀提供高压气体,保证反吹压力满足反吹要求。



86.   气流粉碎机反吹气包设备组成?

进气阀门、压力容器壳体、排水阀、压力表等组成。



87.   气流粉碎机反吹气包需要有排水口?

必须有,饱和露点有水析出时用于排水,否则进入物料,影响物料品质。



88.   气流粉碎机反吹管需要有加速喷嘴?

当布袋超过2米时,需要有。



89.   气流粉碎机收尘器滤材种类?

布袋(覆膜布袋、防水防油布袋、耐高温布袋)、滤筒、烧结板、陶瓷和钛材等滤材。



90.   气流粉碎机收尘器滤材优缺点?

风机压力损失、收集效率、使用寿命等。



91.   气流粉碎机的粉碎工艺?

正压粉碎、负压粉碎、闭环粉碎。



92.   气流粉碎机的正压粉碎工艺?

适用大部分物料。



93.   气流粉碎机负压粉碎工艺?

适合物料粘性大粉体。



94.   气流粉碎机闭环粉碎工艺?

适用易燃易爆有毒物料。



95.   气流粉碎机的加工精度?

分级电机轴、喷嘴、分级轮、反冲气套、喷嘴做、壳体等不同位置精度不同。



96.   气流粉碎机成品件品牌选择?

电气元件建议选择ABB、西门子、施耐德等;电机建议选择西门子等;仪表阀门建议选择亚德客等;传感器选择合资或者进口。



97.   气流粉碎机的安装?

安装工作包括台架、主机、料仓、旋风、除尘器、引风机、管路、电控柜的定位、固定、及供电线缆和控制电缆接线工作。



98.   气流粉碎机的调试?

点动调试、联动调试、带料调试、连续生产压力测试。



99.   气流粉碎机维护?

详见点检表。



100.气流粉碎机的备品备件

分级轮、喷嘴、滤材、仪表、阀门、传感器、密封圈、调整垫片等。



101.气流粉碎机的价格

几万到几百万。



102.气流粉碎机的厂家

国外德国、日本;国内山东、江苏、辽宁、吉林、四川等地。



103.气流粉碎机的外观?

抛光、拉丝、喷砂、防指纹液、喷漆等。



104.气流粉碎机的参数?

开关机时间间隔;喂料、分级、引风机的电机频率;研磨气压力;脉冲除尘器压差等。



105.气流粉碎机布局

一字布局;u型布局等;水平布局;垂直布局等。



106.气流粉碎机的自动化?

目前一般通过可编程控制器实现自动化,也有通过时间继电器实现自动化,未来可能定制专用控制器。



107.气流粉碎机设计时需要考虑的核心问题?

物料的物理化性质;安装空间及水电气的限制条件;当地的能耗、环保、产业限制等相关法规等。



108.气流粉碎机的采购成本?

采购成本一般指直接指出。



109.气流粉碎机的使用成本?

电耗、人员、易损件等成本。



110.气流粉碎机的维护成本?

主要是易损件。



111.如何选择气流粉碎机?

品牌、价格、供货范围、服务及时性、配件的连续供应。



112.从公司角度选择?

门当户对。



113.从采购部门角度?

性价比高。



114.从采购人员绩效角度?

相同产品选择价格最低。



115.从设备部门角度?

故障率低,容易维护或者熟悉的产品。



116.从设备管理人员绩效?

综合比较管理费用最低。



117.从工艺部门角度?

满足工艺要求。



118.从工艺人员绩效?

高效稳定运行。



119.从生产部门?

稳定生产。



120.从生产人员绩效?

单位时间内产出最大。



121.从生产方式角度?

连续稳定灵活生产。



122.气流粉碎机怎么控制粒径大小?

通过研磨气压力和分级电机频率控制。



123.气流粉碎机参数设置?

建议固定工艺参数。



124.气流粉碎机工作原理动画演示?

参考思正博客其他文章介绍。



125.气流粉碎机接粉布袋如何选择?

咨询专业厂家。



126.气流磨负压粉碎原因是什么?

避免堵料,提高产量。
