粉煤灰掺假识别全攻略
梅明鸿雁引言
某省级重点工程曾出现诡异现象：首批进场粉煤灰检测全合格，混凝土 28 天强度达标；但半月后同批次灰却导致结构柱强度骤降 20%。监理方调阅 16 份检测报告均显示 "符合 GB/T1596-2021 标准"，直到用扫描电镜观察才发现：后期粉煤灰中竟混入 30% 磨细煤渣与石粉，球形玻璃微珠含量从 75% 锐减至 22%。这类 "真假掺混" 的隐蔽式造假，正成为建材市场的 "潜伏杀手"。
一、四步初筛法：现场快速辨伪的 "望闻问切"
01 望・色态鉴别（视觉诊断）
真灰特征（以 F 类灰为例）：
色调：均匀的浅灰色（RGB 值约 140,145,150），含碳量低时呈灰白色
质感：粉末状如轻烟，抖动包装袋呈流畅瀑布状下落
杂质：10 倍放大镜下无明显金属光泽颗粒或彩色斑点
掺假预警：
过白（CaO 掺量＞8%）：可能混入石灰或石膏（pH 试纸检测显强碱性）
过黑（LOI＞12%）：未燃尽碳粒超标，用磁铁吸附可见细微黑色粉末
结块：受潮或掺入黏土（加水捏揉呈塑性团块）

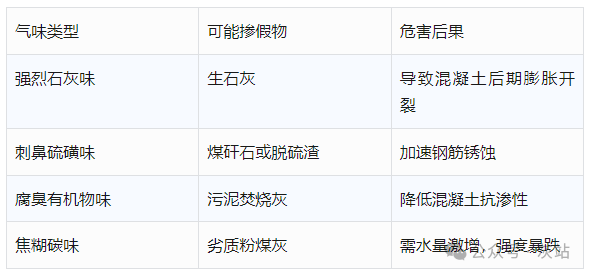

02 闻・气味侦查（嗅觉警报）
03 切・质感测试（触觉分析）
标准手感：
干磨：手指揉搓如爽身粉，无颗粒磨砂感（45μm 筛余≤12%）
湿触：加水调成糊状后有滑腻感（玻璃微珠含量＞60%）
异常信号：
粗糙刮手：掺入石粉（碳酸钙含量＞5%）
黏腻成团：含黏土（蒙脱石含量＞10%）
硬实结块：已水化水泥（加水放热明显）
04 泡・水浸实验（液态鉴别）
标准流程：
取 50g 灰样注入 100ml 蒸馏水
磁力搅拌 3 分钟后静置 2 小时

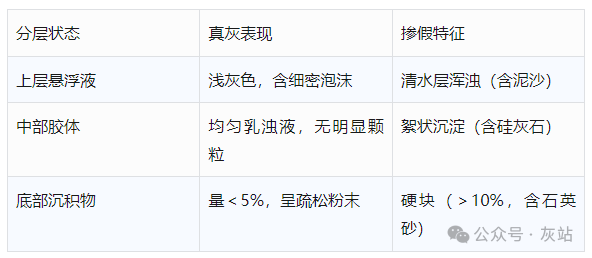

观察三层现象：
二、实验室常规检测：数据说话的 "灰质体检"

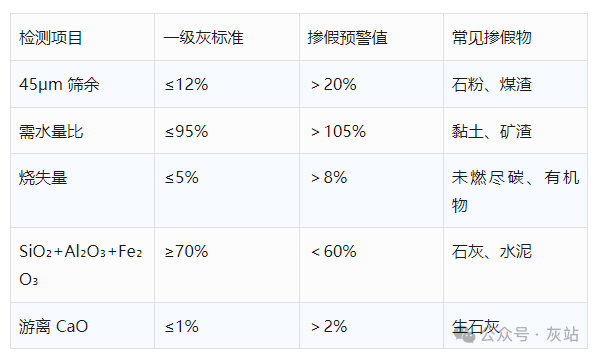

核心指标警戒线（GB/T1596-2021）
实操技巧：快速验证需水量比
制备基准水泥净浆（水灰比 0.29，标准稠度）
按 30% 比例掺入粉煤灰再测稠度
若需水量增加＞8%，可能掺入高吸水性材料
三、专业检测：识破高级伪装的 "显微取证"
01 X 射线荧光光谱（XRF）
典型掺假图谱特征：
CaO 含量异常升高（＞15%）：掺入石灰或水泥
S 元素骤增（＞4%）：混入脱硫石膏
MgO＞5%：可能掺镁质矿渣
02 扫描电镜（SEM）观察
真假颗粒对比：
真灰：70% 以上为光滑球形微珠（直径 5-50μm）
假灰：出现大量棱角状颗粒（石粉）、多孔状碳粒（未燃尽煤）
03 热重分析（TG）
掺假特征峰：
400-600℃失重＞8%：未燃尽碳分超标
800℃后失重＞5%：含碳酸钙（石粉掺入）
四、供应链防控：从源头阻断掺假链条
三查三验采购法
查源头：要求提供电厂锅炉型号（煤粉炉 / 循环流化床）、粉煤灰出灰口编号
验报告：核对电厂原始检测单（含微量元素谱图）与第三方 CMA 报告的一致性
控运输：运输车辆安装 GPS 轨迹监控，禁止中途开箱
建立灰质档案库
留存每批粉煤灰的 XRF 光谱图，建立指纹数据库
对可疑批次进行同位素分析
行业警示：掺假灰的三重致命危害
结构安全：某桥梁工程因使用掺 30% 石粉的粉煤灰，通车 1 年后箱梁出现贯通裂缝
耐久性劣化：掺黏土的粉煤灰使混凝土抗氯离子渗透性能下降 40%
碳核算失真：假粉煤灰的实际碳排放量是真灰的 2.3 倍，导致绿色建筑认证失效
结语：让 "灰金" 回归价值本位
当粉煤灰从工业固废变身为绿色建材的 "灰金"，其价值不仅在于每吨百元的市场价格，更在于每公斤灰可替代 0.7 公斤水泥、减少 0.5 公斤 CO₂排放的生态价值。掌握这套辨伪体系，不仅是保障工程质量的技术手段，更是守护绿色建材产业健康发展的必要防线。在 "双碳" 目标下，唯有让每一粒真灰都发挥其应有的价值，才能真正实现工业固废的资源化革命。
